最近很多客戶打電話來詢問自動檢重秤安裝接線方法，時常有碰到說是顯示錯誤，或者是顯示為負值，經分析這些都是安裝接線錯誤導致的，下面我們就一起來看看怎么正確的安裝接線。
稱重儀表與稱重傳感器的接線方法：
第一步：首先要看看你購買的稱重傳感器是四線制還是六線制的。（因為稱重傳感器有4線制和6線制兩種）
第二步：如果是四線制，則按照下面四線制稱重傳感器接線方法。
四線制稱重傳感器接線法：
1. 四線制是有四個接線端（另外加個最粗的屏蔽線），四個接線端分別是EXC+，EXC-和SIG+，SIG-；
2. EXC+，EXC-是電源端，接電源線。
3. SIG+，SIG-是信號端，接信號線，注意要對應。
4. 清楚了接線端我們只需要對應接上就可以了，即EXC+對端子EXC+，EXC-對端子EXC-，SIG+對端子SIG+，SIG-對端子SIG-，屏蔽線對端子SHLD。



第三步：如果是六線制，則按照下面六線制稱重傳感器接線方法。

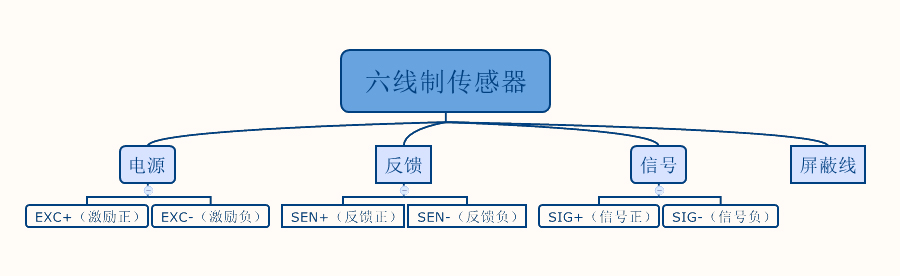

六線制稱重傳感器接線法：
1. 六線制是有六個接線端（同樣加個最粗的屏蔽線），
六個接線端分別是EXC+，EXC-和SIG+，SIG-還有SN+，SN-。
2. EXC+，EXC-是電源端，接電源線。
3. SIG+，SIG-是信號端，接信號線。
4. SN+，SN-是反饋端，接反饋信號。
5. 清楚了接線端我們只需要對應接上就可以了，即EXC+對端子EXC+，EXC-對端子EXC-，SIG+對端子SIG+，SIG-對端子SIG-，屏蔽線對端子SHLD，SN+對端子SN+，SN-對端子SN-。


有沒有覺得很容易，下面重點介紹下四線表頭接六線稱重傳感器和六線表頭接四線傳感器。
四線表頭接六線稱重傳感器方法：
第一步：首先需要將傳感器處EXC+和傳感器處SN+短接，傳感器處EXC-和傳感器處SN-短接，即傳感器端正激勵和正反饋短接，負激勵和負反饋短接。
第二步：按四線對應接上即可，即EXC+對端子EXC+，EXC-對端子EXC-，SIG+對端子SIG+，SIG-對端子SIG-，屏蔽線對端子SHLD。
六線表頭接四線傳感器方法：
第一步：首先需要將表頭的端子EXC+和端子SN+短接，端子EXC-和端子SN-短接，即儀表端子端正激勵和正反饋短接，負激勵和負反饋短接。
第二步：和上面相同，按四線對應接上即可，即EXC+對端子EXC+，EXC-對端子EXC-，SIG+對端子SIG+，SIG-對端子SIG-，屏蔽線對端子SHLD。
